辦公室裝修中，辦公室布線需要將所有的語言、數據、圖像、監控設備的布線組合在一套標準的布線系統上，滿足各種不同模擬或數字信號的傳輸需求，設備與信息出口之間只需一根標準的連接線通過標準的接口把它們接通即可。辦公室網絡布線關系著整個公司的信息傳遞，保證著公司正常運轉，下面尚泰裝飾小編就給大家介紹一下辦公室網絡布線系統設計流程。

一、辦公室網絡布線設計要求：

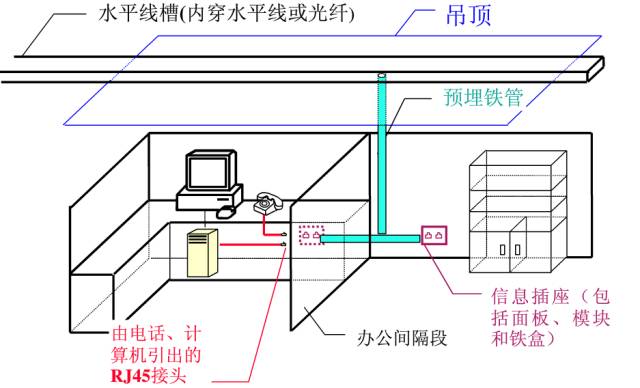

工作區布線由終端設備連接到信息插座的連線組成。它包括裝配軟線、連接件和連接所需的擴展軟線，并在終端設備和輸入/輸出（I/O）之間搭接，相當于電話配線系統中連接話機的用戶線及話機終端接口。

終端設備：可以是電話、微機和數據終端也可以是控制儀器、儀表、傳感器和探測器等。

工作區：一個獨立的需要設置終端設備的區域。工作區是包括辦公室、寫字間、作業間、技術室、機房等需要電話、計算機終端等設施的區域和相應設備的統稱。

二、辦公室工作區的服務面積：

1、一般辦公室約為5-10㎡；

2、機房則比較復雜，網管中心、總調度中心、總調度室等有人職守的場所與辦公室類似；設備機房，按電信大樓的經驗，約為20~30㎡；

3、也可按用戶要求設置，特定情況可以改變。

三、辦公室工作區適配器的選用應符合下列要求：

1、設備的連接插座應與連接電纜的插頭匹配，不同插座與插頭應加裝適配器；

2、當開通ISDN業務時，應采用網絡終端或終端適配器；

3、在連接使用不同信號的數模轉換或數據速率轉換等相應的裝置時，應采用適配器；

4、對于網絡規程的兼容性，可用協議轉換適配器。

5、各種不同的終端設備或適配器均安裝在信息插座之外，工作區的適當位置。

四、辦公室信息插座安裝連接技術要求：

1、每個工作區至少要配置一個信息插座。信息插座是終端（工作站）與配線子系統連接的接口。

2、工作區信息插座的安裝宜符合下列規定：

(1)安裝在地面上的信息插座應采用防水和抗壓的接線盒；

(2)安裝在墻面或柱子上的信息插座底部離地面的高度宜為300mm；

(3)安裝在墻面或柱子上的多用戶信息插座模塊，或集合點配線模塊，底部離地面的高度宜為300mm。

3、工作區的電源應符合下列規定：

(1)每1個工作區至少應配置1個220V交流電源插座；

(2)工作區的電源插座應選用帶保護接地的單相電源插座，保護接地與零線應嚴格分開；

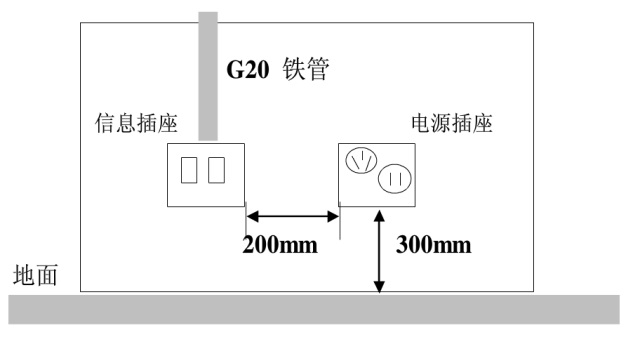

(3)電源插座底部離地面的高度宜為300mm；與信息插座應相距200mm以上。

4、綜合布線系統采用的信息插座和信息插頭：

在工作區的終端一端將帶8針的插頭軟線插入插座；在配線子系統一端，將4對雙絞線連接到插座上。

8針模塊化信息輸入/輸出插座是為所有的綜合布線系統推薦的標準I/O插座。它的8針結構為單一I/O配置提供了支持?jǐn)?shù)據、語音、圖像或三者的組合所需的靈活性，標準I/O還可定義為ISDN（綜合業務）接口。

5、凡未確定用戶需要和尚未對具體系統作出承諾時，建議在每個工作區安兩個信息插座，以便于靈活使用。

五、確定信息插座的數量和類型：

1、根據樓層平面圖計算每層樓布線面積。

2、估算I/O插座數量，一般設計兩種平面圖供用戶選擇。

3、確定I/O插座的類型。I/O插座分為嵌入式和表面安裝式兩種：通常新建筑物采用嵌入式插座，已建的建筑物采用表面安裝式的插座。

4、面板有美/英式兩種。我國常用86mm×86mm。（俗稱86盒）
